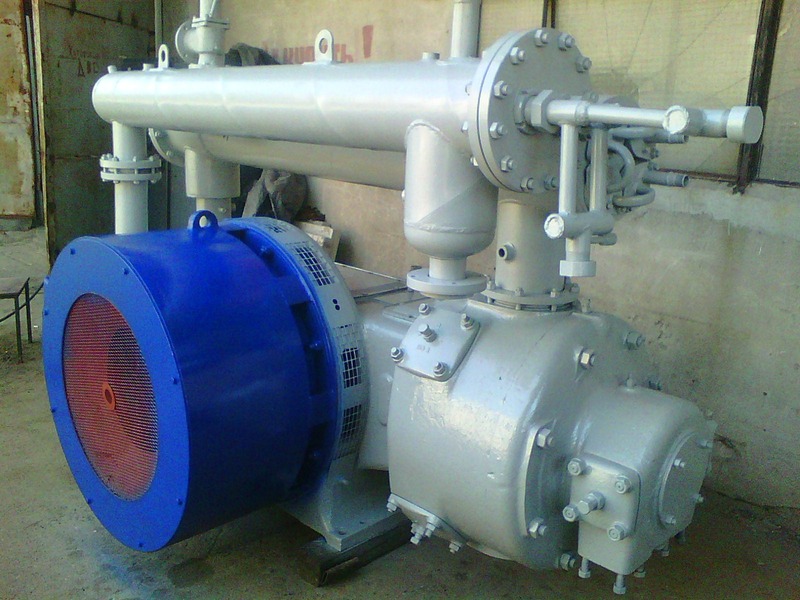

Поршневой компрессор 2ВМ4-12/65
Поршневая компрессорная установка 2ВМ4-12/65 используется в промышленности как источник энергии для различных производственных нужд. Современный встроенный двухскоростной электродвигатель асинхронного типа А2К85/24-8/16 УХЛ4 гарантирует надежную работу привода устройства.
Четырехступенчатая модель 2ВМ4-12/65 сконструирована на оппозитной базе. Система водяного охлаждения выполняется в открытом и замкнутом виде, в зависимости от технического задания. Благодаря использованию влагомаслоотделителей, происходит охлаждение, а также очищение сжимаемого воздуха от примесей масла и влаги.
Компрессор 2ВМ4-12/65 может работать в любых погодных условиях, а при взрывозащитном исполнении использоваться со взрывоопасными средами.
Модель снабжена системой автоматизированной защиты и сигнализации по основным параметрам – это обеспечивает надежность и безопасность работы.
Для комфорта заказчика предусмотрены различные возможности транспортировки компрессора 2ВМ4-12/65 наземным или морским транспортом.
alt
Технические характеристики компрессора 2ВМ4-12/65:
Сжимаемый газ
Воздух
Объемная производительность компрессорной установки, приведенная к условиям всасывания (100%), м³/мин
12
Давление всасывания, кгс/см²
атмосферное
Давление нагнетания (абс), кгс/см²
65
Количество ступеней сжатия
4
Температура всасываемого воздуха, ºС
-25 … +35
Корректированный уровень звуковой мощности, не более, дБА
106
Климатическое исполнение по ГОСТ 15150-69
УХЛ4
Электрика:
Питание
380/660В 50Гц
Электродвигатель
А2К85/24-8/16 УХЛ4
Возможность двухпозиционного регулирования
Есть (100% и 50%)
Номинальная мощность электродвигателя, 100% / 50%, кВт
160 / 75
Частота вращения электродвигателя, 100% / 50%, 1/мин
740 / 370
Мощность на валу компрессора 100%, кВт
140
Охлаждение:
Тип охлаждения компрессора 2ВМ4-12/65
Водяное
Расход охлаждающей воды (с учетом концевого хол-ка) (при Тнач= 15ºС), м³/мин
0,1
Давление воды на входе в систему охлаждения, избыточное, кгс/см²
2
Максимально допустимая температура охлаждающей воды, ºС
25
Температура охлаждающей воды на выходе, не более, ºС
40
Максимальная температура сжатого воздуха после последней ступени, ºС
155
Максимальная температура сжатого воздуха после концевого холодильника, ºС
60
Масляная система:
Объем масла, заливаемого в картер, л
100
Марки масел, заливаемых в картер
МС-20, КЗ-10, И-50А
Объем масла, заливаемого в лубрикатор, л
4
Марки масел, заливаемых в лубрикатор
К-12, К-19, МС-20
Расход масла на унос (смазка цилиндров и сальников), кг/с
Давление масла в системе смазки механизма движения, изб., кгс/см²
2
Габаритные размеры:
Масса компрессора 2ВМ4-12/65, кг
4350±230
Масса установки в комплекте поставки, кг
5050±320
Габариты установки, мм
3175х1975х2420
|
